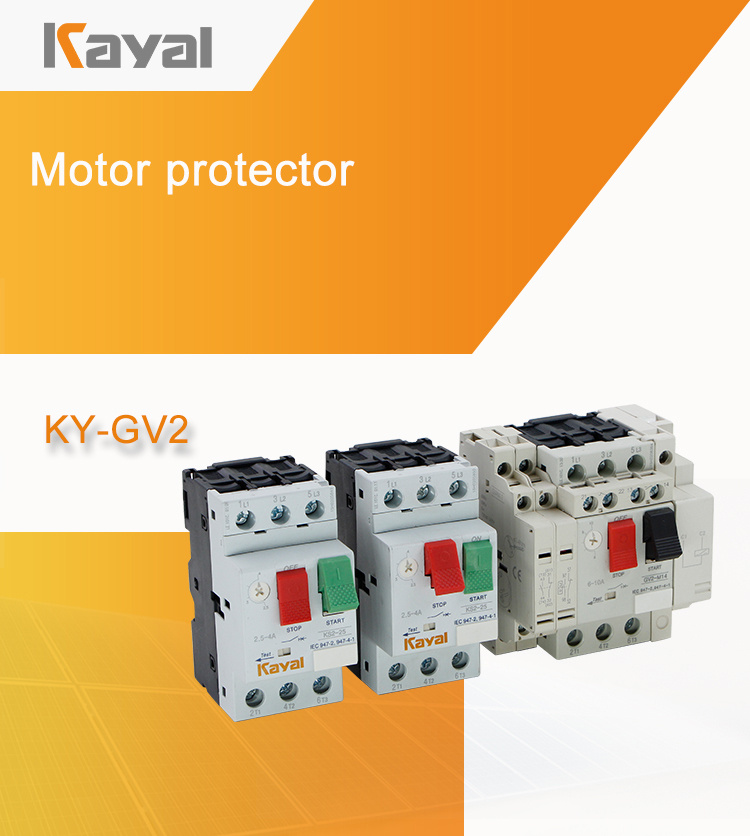

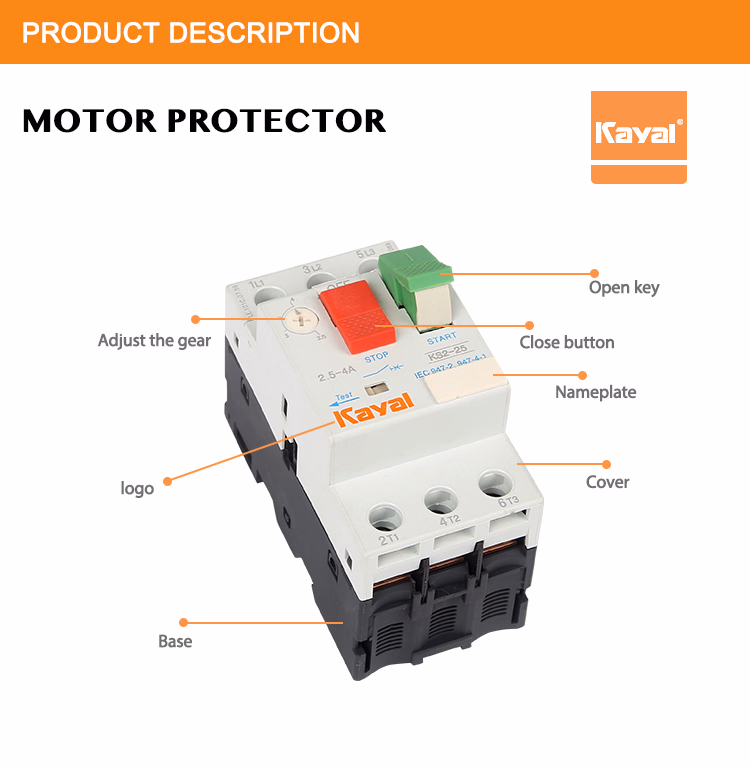

Produktbeschreibung
ANWENDUNG
GV Serienbewegungsschutzsicherungen werden hauptsä Chlich fü R die Ü Berlastung verwendet und Schutz des Motors in Wechselstrom 50/60HZ, bis zum Kreislä Uf der Energie 660V, 0.1-80A, als voller Spannungsstarter kurzschließ En, um den Motor anzustellen und abzuschneiden, unter der Eingabe AC3 oder fü R den Ü Berlastungs- und Kurzschlussschutz des Kreislä Ufs und des Energiengerä Ts im Netzverteilungsnetz
BEDINGUNGEN
| Typ | Nennstandardenergie der 3-phasigen Motoren 50/60HZ in der Kategorie AC-3 | Einstellungsreichweite (A) | |||||
| 220V | 380V | 415V | 440V | 500V | 660V | ||
| Kilowatt | Kilowatt | Kilowatt | Kilowatt | Kilowatt | Kilowatt | ||
| GV2-M01 | -- | -- | -- | -- | -- | -- | 0.1-0.16 |
| GV2-M02 | -- | -- | -- | -- | -- | -- | 0.16-0.25 |
| GV2-M03 | -- | -- | -- | -- | -- | -- | 0.25-0.4 |
| GV2-M04 | -- | -- | -- | -- | -- | 0.37 | 0.4-0.63 |
| GV2-M05 | -- | -- | -- | 0.37 | 0.37 | 0.55 | 0.63-1.0 |
| GV2-M06 | -- | 0.37 | -- | 0.55 | 0.75 | 1.1 | 1.0-1.6 |
| GV2-M07 | 0.37 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 1.6-2.5 |
| GV2-M08 | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 3 | 2.5-4.0 |
| GV2-M10 | 1.1 | 2.2 | 2.2 | 3 | 3.7 | 4 | 4-6.3 |
| GV2-M14 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 | 6.0-10.0 |
| GV2-M16 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 | 9.0-14.0 |
| GV2-M20 | 4 | 7.5 | 9 | 9 | 9 | 11 | 13.0-18.0 |
| GV2-M21 | 5.5 | 11 | 11 | 11 | 11 | 15 | 17.0-23.0 |
| GV2-M22 | 5.5 | 11 | 11 | 11 | 15 | 18.5 | 20.0-25.0 |
| GV2-M32 | 7.5 | 15 | 15 | 15 | 18.5 | 26 | 24.0-32.0 |
| GV3-M06 | -- | 0.37 | -- | 0.55 | 0.75 | 1.1 | 1.0-1.6 |
| GV3-M07 | 0.37 | 0.75 | 1.1 | 1.1 | 1.1 | 1.5 | 1.6-2.5 |
| GV3-M08 | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 3 | 2.5-4.0 |
| GV3-M10 | 1.1 | 2.2 | 2.2 | 3 | 3.7 | 4 | 4.0-6.0 |
| GV3-M14 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 | 6.0-10.0 |
| GV3-M20 | 4 | 7.5 | 7.5 | 7.5 | 10 | 11 | 10.0-16.0 |
| GV3-M25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 | 16.0-25.0 |
| GV3-M40 | 11 | 18.5 | 22 | 22 | 25 | 33 | 25.0-40.0 |
| GV3-M63 | 15 | 30 | 33 | 33 | 40 | 55 | 40.0-63.0 |
| GV3-M80 | 22 | 40 | 45 | 45 | 55 | 63 | 56.0-80.0 |
